AWS StepFunctions入門サーバーレスワークフローハンズオン

INAMURA

2日前

1.はじめに

1.1.背景

StepFunctionsの構築をしたことがなかったので、主にStepFunctionsの記述をメインにサーバーレスワークフローの基本をハンズオンして学んでいこうと思います。

今回作成したGitHubへのリンク

2.ハンズオン

2.1.前提

2.1.1.実行環境

本記事のバージョンはあくまで執筆時点のものです。
互換性の問題が発生した場合は、適宜読み替えて実行ください。

項目	設定
環境	AWS CloudShell
リージョン	バージニア北部(us-east-1)
AWS CLI	2.27.8
Python	3.9.21

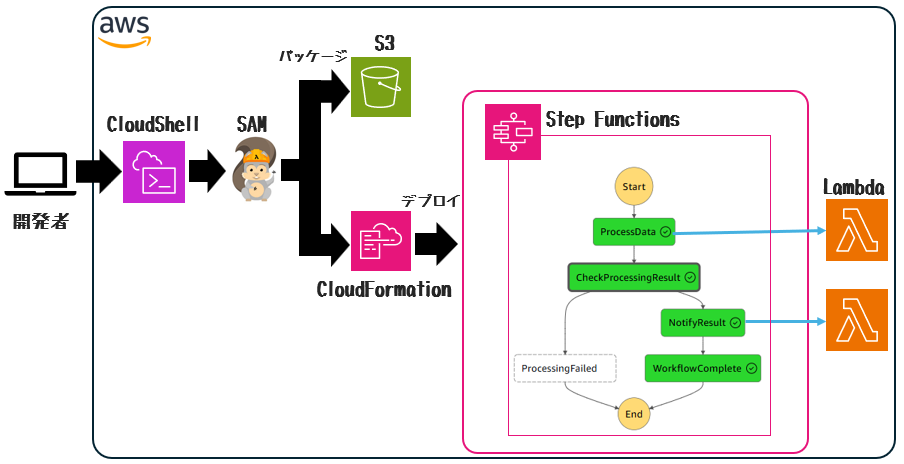

2.1.2.本ブログのアーキテクチャ

今回は簡単なLambda関数2つと、StepFunctionsの組み合わせの構築を実施します。

2.1.3.ファイル構成

stepfunctions_lambda_handson/
├── README.md
├── lambda/
│   ├── process_data.py  # データ処理Lambda関数
│   └── notify_result.py # 結果通知Lambda関数
├── statemachine/
│   └── workflow.json    # Step Functions定義
└── template.yaml        # AWS SAMテンプレート

2.2.データ処理 Lambda関数作成

# プロジェクトファイル作成
mkdir stepfunctions_lambda_handson && cd stepfunctions_lambda_handson

# ファイル作成
mkdir -p lambda statemachine

# データ処理を行うLambda関数作成
cat > lambda/process_data.py << EOF
"""
データ処理を行うLambda関数

この関数は入力データを受け取り、簡単な処理を行った後、結果を返します。
"""
import json
import random
import time

def lambda_handler(event, context):
    """
    Lambda関数のエントリーポイント

    Parameters:
    event (dict): 入力イベント
    context (LambdaContext): Lambda実行コンテキスト

    Returns:
    dict: 処理結果
    """
    print("受信したイベント:", json.dumps(event))

    # 入力データを取得
    input_data = event.get('data', {})
    user_id = input_data.get('user_id', 'unknown')

    # 処理時間をシミュレート（0.5〜2秒）
    processing_time = random.uniform(0.5, 2.0)
    time.sleep(processing_time)

    # 処理結果を生成
    result = {
        'user_id': user_id,
        'processed': True,
        'processing_time': processing_time,
        'timestamp': time.time(),
        'score': random.randint(1, 100)
    }

    print(f"処理完了: {json.dumps(result)}")

    # 次のステップに渡すデータを返す
    return {
        'status': 'success',
        'result': result
    }
EOF

2.3.処理結果を通知するLambda関数


cat > lambda/notify_result.py << EOF
"""
処理結果を通知するLambda関数

この関数は処理結果を受け取り、通知を行ったことをシミュレートします。
実際のプロダクション環境では、SNS、SQS、メール送信などの実装を行います。
"""
import json
import time

def lambda_handler(event, context):
    """
    Lambda関数のエントリーポイント

    Parameters:
    event (dict): 入力イベント（前のLambda関数からの出力）
    context (LambdaContext): Lambda実行コンテキスト

    Returns:
    dict: 通知結果
    """
    print("受信したイベント:", json.dumps(event))

    # 前のステップの結果を取得
    previous_result = event.get('result', {})
    user_id = previous_result.get('user_id', 'unknown')
    score = previous_result.get('score', 0)

    # 通知処理をシミュレート
    time.sleep(1)

    # スコアに基づいてメッセージを生成
    if score >= 80:
        message = f"おめでとうございます！ユーザー {user_id} のスコアは {score} で優秀です！"
    elif score >= 50:
        message = f"ユーザー {user_id} のスコアは {score} で平均以上です。"
    else:
        message = f"ユーザー {user_id} のスコアは {score} です。改善の余地があります。"

    # 通知結果
    notification_result = {
        'user_id': user_id,
        'message': message,
        'notification_sent': True,
        'timestamp': time.time()
    }

    print(f"通知完了: {json.dumps(notification_result, ensure_ascii=False)}")

    return {
        'status': 'success',
        'notification': notification_result
    }
EOF

2.4.StepFunctions作成

2.4.1.ステートマシンの基本構造

項番	項目	説明
1	Comment	ステートマシンの説明（オプション）
2	StatAt	最初に実行するステートの名前
3	States	ステートマシンに含まれる全てのステートを定義

{
  "Comment": "データ処理と通知のワークフロー",
  "StartAt": "ProcessData",
  "States": {
    // 各ステートの定義
  }
}

2.4.2.今回利用されている主なステートの種類

フィールド	対象ステート	説明
Type	全般	ステートの種類 (例: Task, Choice, Fail, Succeed)
Resource	Task	実行するリソース (Lambda関数のARNなど)
Next	Task, (Choice内)	次に実行するステートの名前
Retry	Task	エラー発生時の再試行ポリシー
Choices	Choice	評価する条件のリスト
Variable	(Choices内)	評価する変数 (JSONパス形式)
StringEquals	(Choices内)	文字列比較条件
Default	Choice	どのChoicesにも一致しなかった場合の遷移先
Cause	Fail	失敗の理由（エラーメッセージ）
Error	Fail	エラーコード

2.4.3.ハンズオンの続き

cat > statemachine/workflow.json << EOF
{
  "Comment": "データ処理と通知のワークフロー",
  "StartAt": "ProcessData",
  "States": {
    "ProcessData": {
      "Type": "Task",
      "Resource": "${ProcessDataFunctionArn}",
      "Next": "CheckProcessingResult",
      "Retry": [
        {
          "ErrorEquals": ["States.ALL"],
          "IntervalSeconds": 1,
          "MaxAttempts": 2,
          "BackoffRate": 2.0
        }
      ]
    },
    "CheckProcessingResult": {
      "Type": "Choice",
      "Choices": [
        {
          "Variable": "$.status",
          "StringEquals": "success",
          "Next": "NotifyResult"
        }
      ],
      "Default": "ProcessingFailed"
    },
    "NotifyResult": {
      "Type": "Task",
      "Resource": "${NotifyResultFunctionArn}",
      "Next": "WorkflowComplete",
      "Retry": [
        {
          "ErrorEquals": ["States.ALL"],
          "IntervalSeconds": 1,
          "MaxAttempts": 2,
          "BackoffRate": 2.0
        }
      ]
    },
    "ProcessingFailed": {
      "Type": "Fail",
      "Cause": "データ処理に失敗しました",
      "Error": "ProcessingError"
    },
    "WorkflowComplete": {
      "Type": "Succeed"
    }
  }
}
EOF

2.5.AWS SAMテンプレート作成

cat > template.yaml << EOF
AWSTemplateFormatVersion: '2010-09-09'
Transform: AWS::Serverless-2016-10-31
Description: Step Functions と Lambda を使用したシンプルなワークフロー

Resources:
  # データ処理Lambda関数
  ProcessDataFunction:
    Type: AWS::Serverless::Function
    Properties:
      CodeUri: lambda/
      Handler: process_data.lambda_handler
      Runtime: python3.9
      Timeout: 10
      MemorySize: 128
      Policies:
        - AWSLambdaBasicExecutionRole

  # 結果通知Lambda関数
  NotifyResultFunction:
    Type: AWS::Serverless::Function
    Properties:
      CodeUri: lambda/
      Handler: notify_result.lambda_handler
      Runtime: python3.9
      Timeout: 10
      MemorySize: 128
      Policies:
        - AWSLambdaBasicExecutionRole

  # Step Functions ステートマシン
  DataProcessingWorkflow:
    Type: AWS::Serverless::StateMachine
    Properties:
      Definition:
        Comment: "データ処理と通知のワークフロー"
        StartAt: "ProcessData"
        States:
          ProcessData:
            Type: "Task"
            Resource: !GetAtt ProcessDataFunction.Arn
            Next: "CheckProcessingResult"
            Retry:
              - ErrorEquals: ["States.ALL"]
                IntervalSeconds: 1
                MaxAttempts: 2
                BackoffRate: 2.0
          CheckProcessingResult:
            Type: "Choice"
            Choices:
              - Variable: "$.status"
                StringEquals: "success"
                Next: "NotifyResult"
            Default: "ProcessingFailed"
          NotifyResult:
            Type: "Task"
            Resource: !GetAtt NotifyResultFunction.Arn
            Next: "WorkflowComplete"
            Retry:
              - ErrorEquals: ["States.ALL"]
                IntervalSeconds: 1
                MaxAttempts: 2
                BackoffRate: 2.0
          ProcessingFailed:
            Type: "Fail"
            Cause: "データ処理に失敗しました"
            Error: "ProcessingError"
          WorkflowComplete:
            Type: "Succeed"
      Policies:
        - LambdaInvokePolicy:
            FunctionName: !Ref ProcessDataFunction
        - LambdaInvokePolicy:
            FunctionName: !Ref NotifyResultFunction

Outputs:
  ProcessDataFunction:
    Description: "データ処理Lambda関数のARN"
    Value: !GetAtt ProcessDataFunction.Arn

  NotifyResultFunction:
    Description: "結果通知Lambda関数のARN"
    Value: !GetAtt NotifyResultFunction.Arn

  StateMachineArn:
    Description: "Step Functions ステートマシンのARN"
    Value: !GetAtt DataProcessingWorkflow.Arn
EOF

2.6.ローカルでLambda関数をテストするスクリプト

cat > test_lambda_local.py << EOF
"""
ローカルでLambda関数をテストするためのスクリプト
JSONファイルを引数として受け取ります
"""
import json
import sys
import os

# Lambdaディレクトリをパスに追加
sys.path.append(os.path.join(os.path.dirname(__file__), 'lambda'))

# Lambda関数をインポート
import process_data
import notify_result

def main():
    # コマンドライン引数をチェック
    if len(sys.argv) < 2:
        print("使用方法: python test_lambda_local.py <入力JSONファイル>")
        print("例: python test_lambda_local.py test_input.json")
        sys.exit(1)

    # 入力JSONファイルを読み込む
    # 引数の2つ目(test_input.json)を変数格納
    input_file = sys.argv[1]
    try:
        # input_fileを読み込みモード(r)で開く
        with open(input_file, 'r') as f:
            # jsonファイルをPythonのオブジェクトに変換
            test_input = json.load(f)
    except Exception as e:
        print(f"エラー: JSONファイルの読み込みに失敗しました - {e}")
        sys.exit(1)

    print("Step Functions + Lambda ローカルテスト\n")
    print(f"入力ファイル: {input_file}")

    print("1. ProcessData Lambda関数を実行:")
    print(f"入力: {json.dumps(test_input, indent=2, ensure_ascii=False)}")

    # ProcessData Lambda関数を実行
    process_result = process_data.lambda_handler(test_input, None)
    print(f"出力: {json.dumps(process_result, indent=2)}\n")

    print("2. NotifyResult Lambda関数を実行:")
    print(f"入力: {json.dumps(process_result, indent=2, ensure_ascii=False)}")

    # NotifyResult Lambda関数を実行
    notify_result_output = notify_result.lambda_handler(process_result, None)
    print(f"出力: {json.dumps(notify_result_output, indent=2, ensure_ascii=False)}\n")

    print("ワークフロー実行完了!")

if __name__ == "__main__":
    main()
EOF

2.7.テスト用 JSONファイル

cat > test_input.json << EOF
{
  "data": {
    "user_id": "user123",
    "timestamp": 1620000000
  }
}
EOF

2.8.ローカルテストの実行

2.8.1.実行コマンド

Lambda関数の単体テストを実施
StepFunctionsのステートマシンの動作確認ではありません

# ローカルテストスクリプトの実行
python test_lambda_local.py test_input.json

2.8.2.レスポンス

Lambdaが実行され、各Lambdaの値が受け渡されていることが確認できる

Step Functions + Lambda ローカルテスト

(中略)

出力: {
  "status": "success",
  "notification": {
    "user_id": "user123",
    "message": "ユーザー user123 のスコアは 71 で平均以上です。",
    "notification_sent": true,
    "timestamp": 1747313229.2919128
  }
}

ワークフロー実行完了!

2.9.ビルドとデプロイ

2.9.1.SAMによるビルド

ビルドが成功するとBuild Succeededが表示される

# samコマンドによるビルド
sam build

2.9.2.SAMによるデプロイ

以下コマンドを実施するとウィザード形式で質問される
デプロイコマンド後 Successfully created/updated stack - stepfunctions-lambda-handson in us-east-1 が表示される。

■ 質問への回答例

項番	項目	項目(日本語)	回答内容
1	Stack Name [sam-app]	スタック名	stepfunctions-lambda-handson
2	AWS Region [us-east-1]	リージョン	us-east-1
3	Confirm changes before deploy [y/N]	デプロイを実行する前に、変更内容を確認しますか？	y
4	Allow SAM CLI IAM role creation [Y/n]	SAMがIAMロール作成を許可するか？	y
5	Disable rollback [y/N]	ロールバックを無効にするか？	n
6	${関数名} Function has no authentication. Is this okay? [y/N]	(※各関数で聞かれる)認証が設定されていませんが、これでよいですか？	y
7	Save arguments to configuration file [Y/n]	設定ファイルに引数を保存しますか？	y
8	SAM configuration file [samconfig.toml]	SAM設定ファイルの名前	ENTER(デフォルトの「samconfig.toml」)
9	SAM configuration environment [default]	ファイル内で異なる環境（開発環境、テスト環境、本番環境など）の設定	ENTER(デフォルトの「default」)

# samコマンドによるデプロイ
sam deploy --guided

2.9.3.デプロイして発生したエラー

問題：一度目のデプロイが失敗したため、二度目以降の更新ができない事象が発生しました。
原因：スタックがROLLBACK_COMPLETE状態で残存しており、更新が出来ない。
解決策：残存しているスタックの削除後、再デプロイ

# まず失敗したスタックを削除開始
aws cloudformation delete-stack --stack-name stepfunctions-lambda-handson

# スタックが完全に削除されるまで待機(削除が完了まで次のステップに進めない)
aws cloudformation wait stack-delete-complete --stack-name stepfunctions-lambda-handson

# 削除完了したら再デプロイ
sam deploy --guided

2.10.挙動の確認

デプロイが完了後、以下コマンドを実施する。

2.10.1.StepFunctionsのARN取得

# スタック名を設定
export STACK_NAME=stepfunctions-lambda-handson
export REGION=us-east-1

# StateMachineのARNを取得
export STATE_MACHINE_ARN=$(aws cloudformation describe-stacks --stack-name $STACK_NAME --query "Stacks[0].Outputs[?OutputKey=='StateMachineArn'].OutputValue" --output text --region $REGION)

echo $STATE_MACHINE_ARN

2.10.2.CLIでの実行結果の確認

# Step Functionsの実行を開始
aws stepfunctions start-execution \
    --state-machine-arn $STATE_MACHINE_ARN \
    --input file://test_input.json \
    --region $REGION

# 上記実施後の参考レスポンス
{
    "executionArn": "arn:aws:states:us-east-1:123456789010:execution:DataProcessingWorkflow-XXXXX",
    "startDate": "2025-05-15T13:31:51.145000+00:00"
}

2.10.3.AWSマネコンでの実行結果の確認

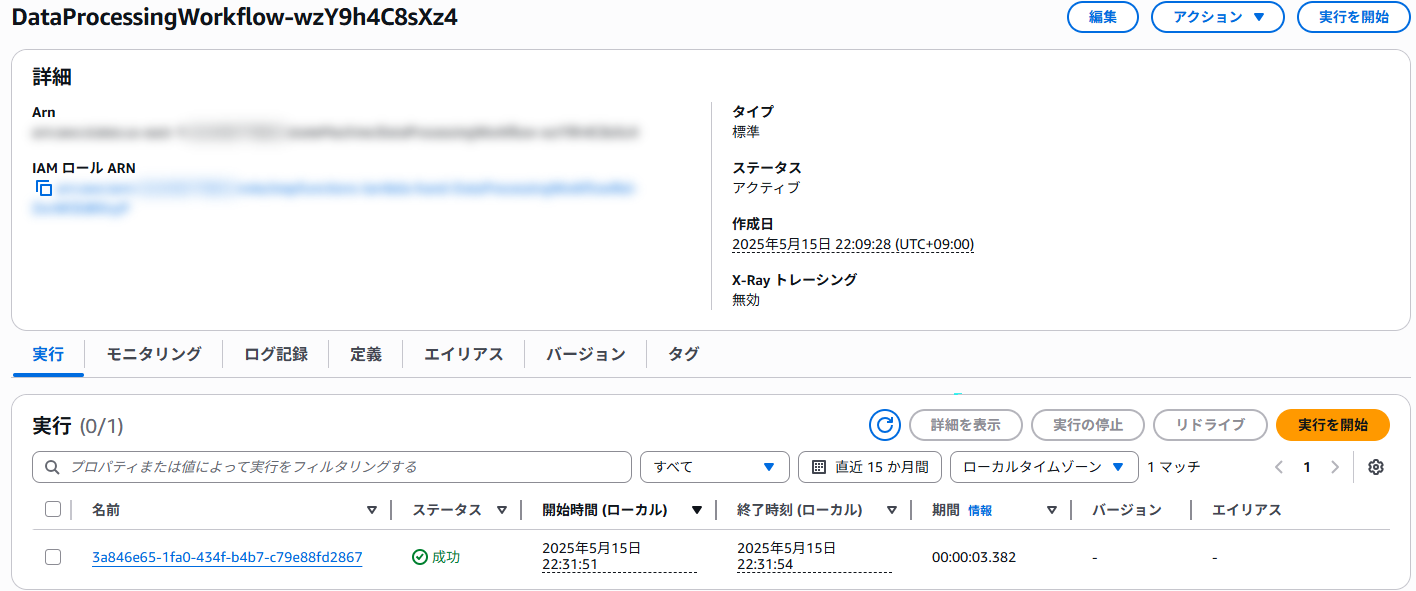

AWS マネジメントコンソール > StepFunctions > ステートマシン一覧より「DataProcessingWorkflow-XXXXX」を選択
実行画面でステータスが成功していることを確認

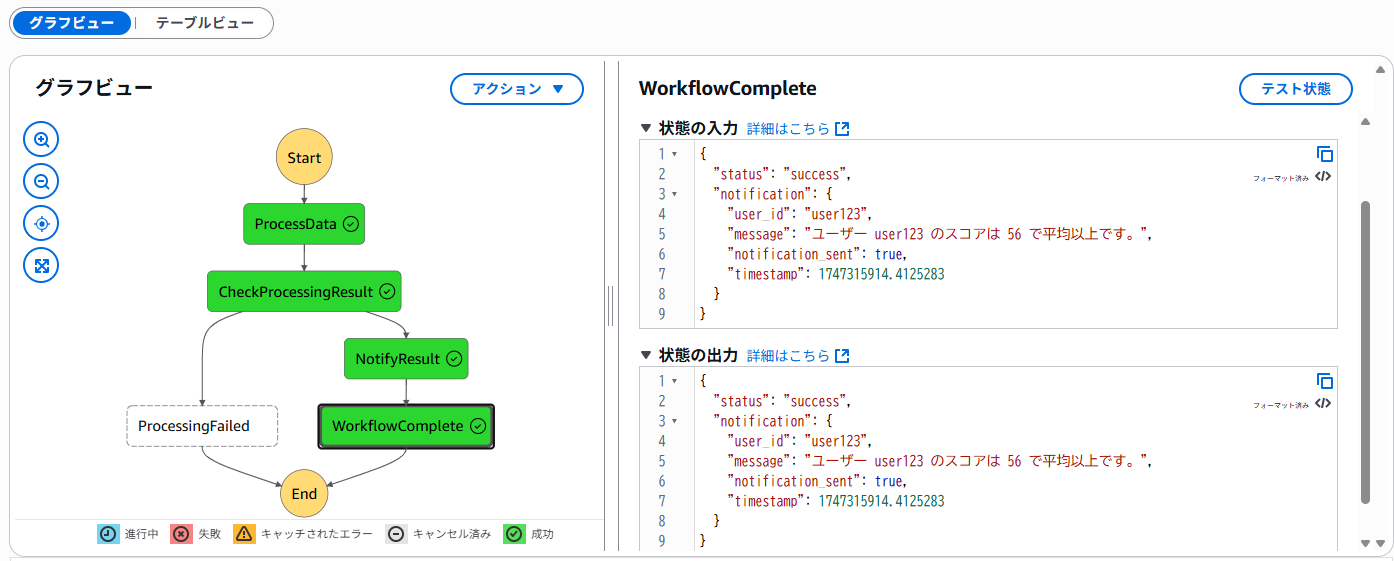

名前部分を押下して、グラフビューでも実行の処理を確認
状態の入力と状態の出力で、ローカルで実行した出力がされていることも確認できる

2.11.クリーンアップ

以下コマンドで、本ハンズオンで作成したリソースを削除します。
不要な課金を避けるために、ハンズオン終了後は実行することを推奨します。
削除の際に以下2点が聞かれるが、どちらもyと答えることを推奨する。

項番	項目	項目(日本語)	回答内容
1	Are you sure you want to delete the stack stepfunctions-lambda-handson in the region us-east-1 ? [y/N]	us-east-1リージョンのstepfunctions-lambda-handsonスタックを削除してもよいか?	y
2	Are you sure you want to delete the folder stepfunctions-lambda-handson in S3 which contains the artifacts? [y/N]	S3のstepfunctions-lambda-handsonフォルダを削除してもよいか？	y

# 削除コマンド
sam delete

3.おわりに

3.1.得られた知見

StepFunctionsの基本的な使い方を理解する。

3.2.今後の課題

今回はシンプルな構成でしたが、並列処理(Parallel)や待機(Wait)ステートを含めたより複雑なワークフロー構築に挑戦してみる。
Bedrockなどの各リソースとの統合した、ワークフローの構築方法を学ぶ。
